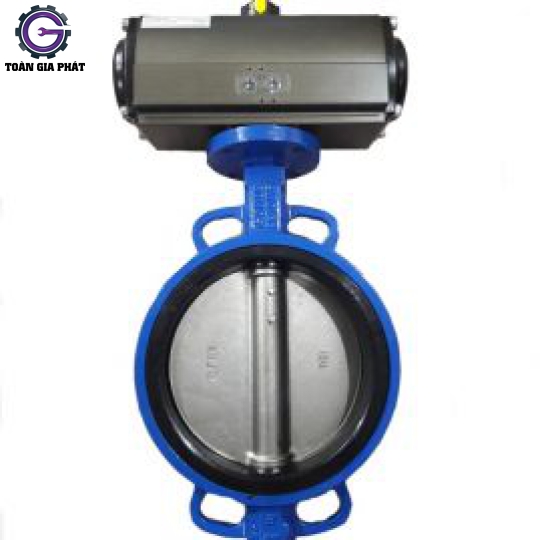

VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN

Khái quát van bướm điều khiển khí nén

Là dòng van bướm hoạt động hoàn toàn tự động nhờ điều khiển bằng áp suất khí nén, khí được cấp thông qua bộ khí chuyển đổi vào van. Khi áp lực khí dao động 2 – 5kg/cm2, van sẽ được đóng hoặc mở nhờ một van điện từ chia khí. Van bướm điều khiển khí nén thường được sử dụng cho các nhà máy sản xuất và công nghiệp khác nhau, các hệ thống nước, hơi, khí nén… với đầy đủ các kích cỡ từ size: 50A – 800A.

Cấu tạo của van bướm điều khiển khí nén

Thiết kế cấu tạo bởi 2 bộ phận chính, bao gồm: thân van và bộ điều khiển. Trong đó

Bộ phận thân van:

cấu tạo của van bướm điều khiển khí nén

Thân van và trục van thường làm bằng chất liệu gang, inox 304, inox 316 để chịu nhiệt hoặc chịu áp suất cũng như va đập trong quá trình vận chuyển lắp đặt. Gioăng làm kín bằng chất liệu EPDM và Teflon giúp tạo độ kín, không để tình trạng rò rỉ lưu chất ra môi trường bên ngoài. Từng chi tiết của thân đều giống với một van bướm thông thường, nên bạn có thể tham khảo thêm tại mục van bướm wonil hàn quốc với đầy đủ nội dung hơn.

Bộ điều khiển khí nén kosaplus:

Là bộ phận quan trọng nhất có tác dụng truyền lực xoay cho đĩa van. Việc lắp đặt thêm bộ khí nén không chỉ giảm thời gian làm việc, mà còn tối ưu chi phí đầu tư cho nhân công.

van bướm điều khiển khí nén sử dụng bộ khí nén kosaplus

• Tác động đơn

van bướm điều khiển khí nén tác động đơn

Với bộ khí nén tác động đơn thì bộ điều khiển bằng khí nén chỉ có một lỗ cấp khí để truyền tải nguồn cấp khí vào buồng trong chứa khí nén. Trong buồng còn lại, có lò xo đàn hồi để đóng van.

Muốn van bướm điều khiển khí nén hoạt động theo tác động đơn, bạn phải cấp khí nén liên tục vào buồng khí phía trong của bộ điều khiển. Bởi vì, nếu không cấp khí nén nữa thì lực đàn hồi của lò xo chiến thắng lực ép mà khí nén gây ra, khiến van đóng. Với bộ khí nén tác động đơn, khi cấp khí nén vào buồng khí trong thì piston trượt sang 2 bên khiến trục xoay mở van, khi ngừng cấp khí thì lò xo được gắn ở buồng ngoài ép piston trượt vào phía trong làm trục xoay đóng van.

• Tác động kép

van bướm điều khiển khí nén tác động kép

Van bướm điều khiển bằng khí nén hàn quốc kosaplus có 2 đường truyền dẫn khí nén liên tiếp nhau, cho phép đóng mở van nước tuần hoàn. Với bộ khí nén tác động đôi: nếu cấp khí nén vào buồng khí trong thì piston trượt sang trái và phải, khi dẫn khí nén vào buồng khí ngoài thì piston quay lại vị trí cũ. Chi tiết piston trượt ra ngoài và vào trong tương ứng với trạng thái đóng và mở van.

Thông số kỹ thuật van bướm điều khiển khí nén

• Kích cỡ van: DN50 – DN800
• Vật liệu: gang dẻo, inox, nhựa
• Cánh van: inox Sus 304 – 316
• Áp lực làm việc: 16kg/cm2 ~ 16bar
• Bộ khí vận hành van: hợp kim nhôm, tiêu chuẩn Ip 67
• Chế độ đóng mở: ON/OFF và theo góc mở
• Thời gian đóng mở 1 hành trình: 1- 2 giây
• Thân van bướm xuất sứ: AUT – malaysia, Samwoo – Korea, HL – ARV, Emico
• Bộ khí nén điều khiển: Haitima, Sy-pa, Alohan, HP….
• Chế độ bảo hành: 18 Tháng
• Xuất sứ: Hàn Quốc, đài loan, G7
• Chứng chỉ đi kèm: CO-CQ, Pkinglit, vận đơn….

Hình ảnh van bướm điều khiển bằng khí nén thực tế tại kho TGP

sản phẩm van bướm điều khiển khí nén tác động đơn kosaplus

sản phẩm van bướm điều khiển bằng khí nén tác động kép kosaplus

các loại van bướm điều khiển khí nén hàn quốc
